一、引言
漿紗機的主要工藝目標是對紗線進行上漿，系統主要包括牽引和收卷兩個部分。常規漿紗機的收卷方式是由主電機驅動氣動機械無極調速，收卷過程中的張力需要人工調節，而氣動機械無極調速由于磨損嚴重，導致收卷張力不穩定，嚴重影響后續織布的產量和質量。伴隨著變頻調速技術的普及，變頻控制在傳動和張力控制中的應用日益廣泛。在漿紗機電控系統中引入變頻控制，可以保證系統收卷張力的恒定，有效地提高了系統的穩定性，提高了產品的產量和質量。
本文擬結合三科SKI600變頻器，介紹一種針對漿紗機收卷的恒張力控制系統，在保證收卷工藝的同時可顯著提高設備的可靠性和操作的簡易性。
二、工藝介紹
漿紗機的收卷工藝：
1.在整個收卷過程中都必須保持恒定的張力，且無需人工調節；
2.空盤啟動時不能張力過大，防止紗線因?yàn)閺埩^大而斷裂，滿盤運行時不能張力過小，防止紗線因?yàn)閺埩^小而卷曲；
3.系統響應靈敏，加、減速過程中能夠根據牽引部分速度及系統張力的變化快速調節，保證張力穩定；
4.要求將系統所需張力量化且調節方便。即能根據不同紗線上漿的工藝要求來快速設定張力大小。
針對以上的幾點要求，利用三科SKI600變頻器搭載張力擴展卡設計了如下的控制系統。
三、系統方案

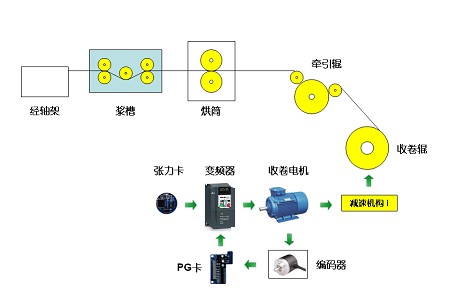

如下圖1所示，收卷的恒張力控制，即采用張力卡的開環轉矩控制模式，該模式下無需張力反饋，系統結構簡單，能夠獲得平穩的張力。其具體原理是：按照工藝將系統收卷所需的張力及空、滿盤卷徑設置到張力卡，張力卡根據運行線速度，計算出當前卷徑，進而得到收卷所需的轉矩并將其給到變頻器，再由變頻器進行轉矩控制。在收卷過程中，系統可自動實時計算當前的卷徑，以保證收卷張力的恒定。同時系統張力錐度的設置可使材料較好的卷曲成型。

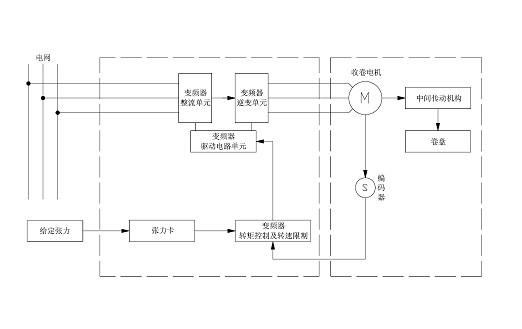

系統原理框圖如下圖2所示：

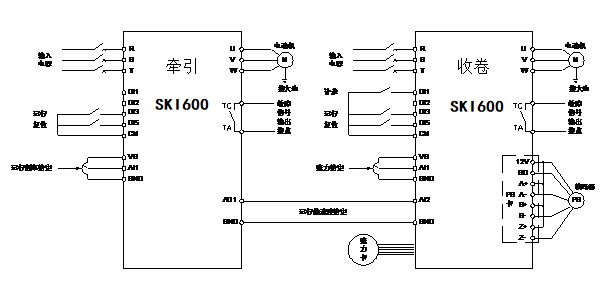

系統接線圖如下圖3所示：
收卷變頻器采用閉環矢量模式，通過模擬電位器給定張力（收卷變頻器的模擬輸入端AI1），線速度由牽引變頻器的AO1模擬輸出端接入收卷變頻器的AI2（4～20mA）。系統運行中，根據當前的線速度、運行頻率、張力及張力錐度等參數設置自動計算卷徑并實時調節輸出轉矩，保證收卷過程中紗線張力的恒定。

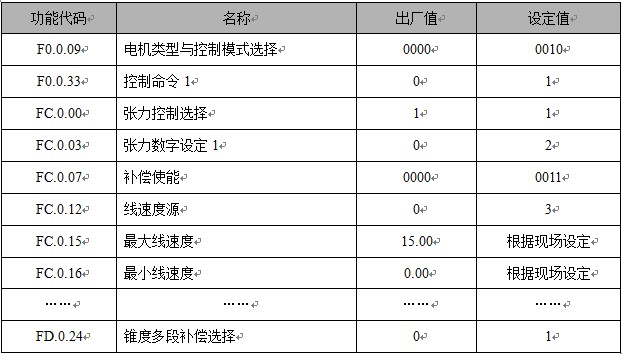

收卷變頻器主要參數設置表：
四、結束語
本文介紹了杭州三科SKI600系列矢量重載變頻器在漿紗機張力收卷控制中的應用方案。該方案將在收卷過程中的紗線張力保持穩定的同時，還能根據前級牽引速度及收卷過程中張力變動來完成自動調節，整個系統運行穩定可靠，有效提升了產品產量和質量。
