一、引言

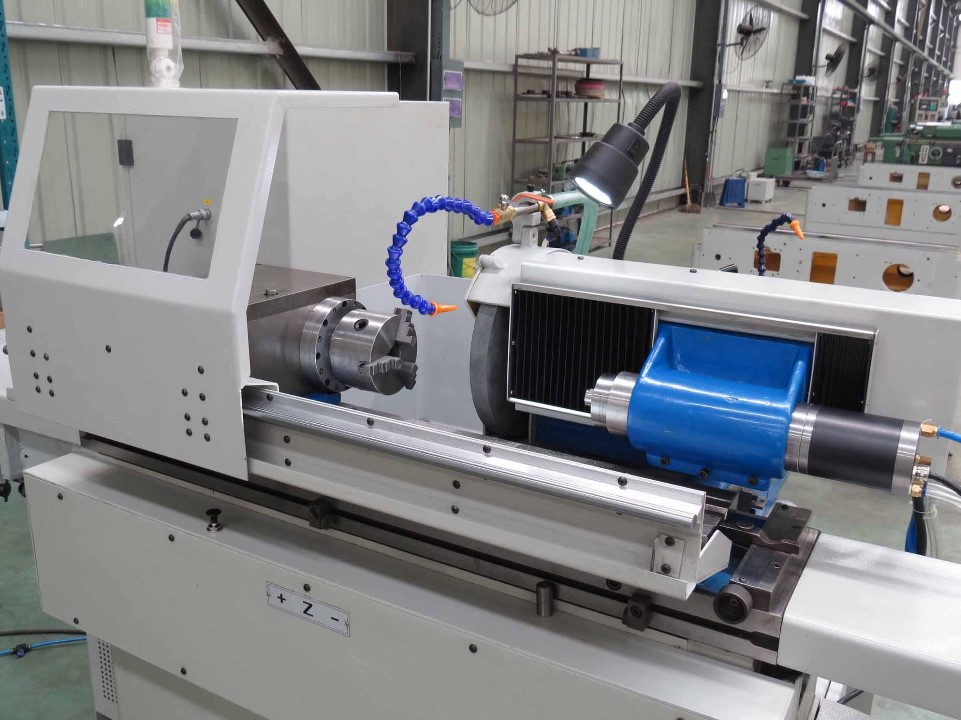

外圓磨床，砂輪電動機在標準機械加工中所使用的傳統啟動電路，會在電機啟動后按照額定轉速運轉，但由于電網電壓本具備有一定的波動，這就會造成砂輪和工件的摩擦負載不斷變化，這些都會影響電動機的轉速，導致誤差產生，標準砂輪電動機起動電路一般只有一種加工速度，難以適應不同工件大小的要求不同的加工相對線速度，以至于所加工工件的加工精密度很難保證，因此從提高加工質量和加工效率，節約能源等方面考慮，將變頻調速技術應用于外圓磨床中，可以收到滿意的效果。機械加工行業外圓磨床所加工的產品種類繁多，工件大小尺寸不同，要求加工精度各異。
相對的要求砂輪轉速與主軸的線速度不同，單純地調整主軸的轉速來滿足工件的加工線速度很難調整到理想狀態。又由于軸桿類在加工過程中所產生的應力彎曲，在磨削過程中會產生砂輪進給的力矩不同，這樣就帶來砂輪輸出轉速/力矩不同的變化，相應的會產生振刀紋/燒糊紋等，磨削精度很難保證，由此造成生產效率低，精品率低等。隨著電力電子技術的發展，變頻調速技術的越來越普及，在機械加工行業變頻器的應用受到很好的效果。變頻器的無級調速，軟啟動，恒轉矩輸出極大的滿足了機械加工設備的恒速度/恒轉矩的要求。
二、外圓磨床加工的負載特性
根據不同的軸桿直徑的大小，主砂輪電動機的轉速等于砂輪輸出的轉速。磨削力的大小取決于電動機的輸出轉矩。在驅動工件旋轉的主軸電動機的高速段，相對于砂輪輸出轉速不變，所加工的工件直徑小，磨削進給少，加工大直徑，長軸類工件時，工件旋轉的電動機在低速段，砂輪進給量大，砂輪磨削力也在變大，電動機很難再恒轉矩/恒速度下運行，速度的變化就產生了如振刀紋/燒糊紋/加工精度等的變化。變頻調速電動機的無級調速，恒轉矩輸出恰能彌補上述缺陷。
三、變頻器的旋轉
根據系統運行的特點，考慮滿足機械加工外圓磨床的使用要求和設備投資費用等角度考慮，選用帶自動轉矩提升的大連普傳通用型矢量變頻器。根據砂輪電動機的功率不同選用功率不同的變頻器，以10kw為例，額定電壓三相380V，輸出電流17.5A，頻率控制0.50-400Hz，速度控制0.1%，過負載能力150%/60s。具有自動轉矩提升功能，低速轉矩大，可實現更低噪音運行，16段的低速，全系列三防漆，更耐油氣環境。
四、系統的啟動與調速
外圓磨床的主砂輪電動機起動電路多采用星—三角轉換起動電路。用變頻器取代原有電路，利用原有接觸器的常開觸點控制變頻器的運行，考慮砂輪啟動的慣性，變頻器軟啟動時間設定為10S，停止剎車時間設定為15S，根據不同類型的砂輪啟動力矩可在50%--80%之間調節設定。系統速度通過外接可調電位器調節頻率，根據工件直徑不同的適應速度調整，因受電動機高速時的機械強度/噪音/振動等因素的限制，電動機最高頻率設定為60HZ；因低速時電動機散熱效果差，考慮工件旋轉的變速因素和實際最大加工工件尺寸，最低頻率設定為35HZ，基準頻設定為50HZ。
由前面的負載特性分析可知，高速段為恒功率性質，低速段為恒轉矩性質，且低轉速時負載要求轉矩大，過載能力強。對電動機基準頻以上，為保證電動機不過壓，采用恒壓變頻調速。由電動機理論可知，當電壓不變，頻率增大時，電動機每極下的磁通隨著頻率的增大而減??；當電動機電流為額定電流時，最大允許輸出轉矩減小，容許輸出功率不變，屬恒功率調速，適用于恒功率負載?；l以下，為保證電動機每極下磁通不變，采用V/F=常數的變壓變頻調速，當電動機的電流為額定電流時，電動機容許輸出轉矩不變，屬于恒轉矩調速，適用于恒轉矩負載。但當速度較低時因電動機內阻不可忽略，若仍保持V/F為常數，則電動機轉矩將減小，無法滿足低速時負載要求的轉矩大，過載能力強的性能，因此采用變頻器的轉矩自動補償功能，選擇補償后的V/F曲線加以修正。
系統設計的注意事項，磨削砂輪平衡的精度要提高：將電動機在額定轉速上運行，為了減小高速時的振動，應提高電動機轉子和砂輪的動平衡度，并加以校正。低速時的散熱情況：因電動機為自冷風扇方式散熱冷卻，低速時散熱條件變差，而負載轉矩較大，電動機溫度會增加，因此最低轉速的設定以電動機表面溫差不超過容許值為依據。變頻調速時因變頻器輸出含有高次諧波，會在電動機中產生電磁噪音，因此輸出端要安裝零相雜訊濾波器，可降低輔射干擾及感應雜訊。變頻器的參數設定項目重要將反轉/最高頻率/失速等功能鎖定！
五、 總結
上文將三科SKI610系列數控機床變頻器在外圓磨床上的應用進行簡單的介紹。通過變頻改造控制系統在集成變頻技術后與控制技術為一體，能夠充分發揮杭州三科SKI610系列數控機床變頻器卓越的控制性能，很好地滿足磨床低速大啟動力矩、高速度精度等要求，使設備性能顯著提高。
