一、系統方案介紹

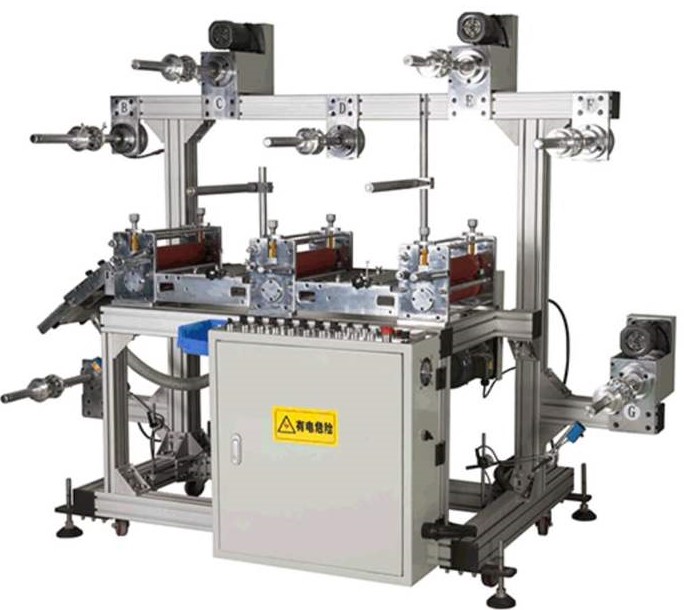

貼合機控制系統是裝飾紙行業中較為普遍的系統，集成了放卷、預熱、復合、加熱、冷卻、引出、復合等工藝于一體，功率段為2.2~11kW。所有電機均由變頻器控制，收卷使用速度閉環控制（主+輔）進行自動接料功能，其余工段的同步速度都由PLC進行微調。

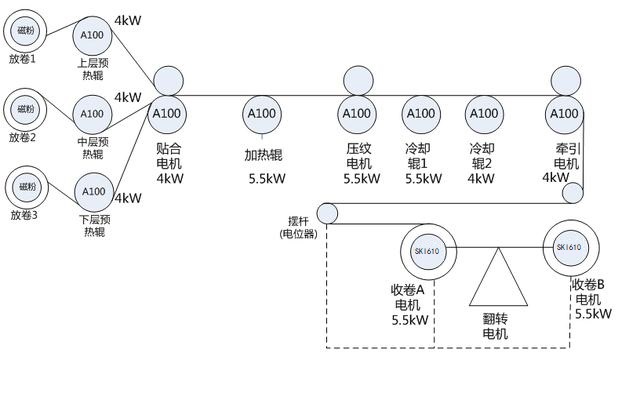

二、工藝介紹
原材料放到放卷軸，放卷由磁粉張力實現恒張力放卷。整機主速度由貼合電機（牽引）為基準，收卷為速度閉環控制模式，速度與主機同步。
卷材由“放卷”經過預熱后穿過牽引，牽引是整機速度的基準。材料經過復合輥后，為了保證復合后材料的粘合度，需要和后面的壓紋再次加熱。材料經二次加熱后，表面溫度較高，可以很容易地將輥上的花紋轉移到材料上。
由于花紋輥到收卷有一定的距離，為了防止材料溫度高產生變形，需要對壓紋后的材料進行冷卻降溫。為了實現較高的生產效率，減少材料浪費，收卷采用不停機實現接料的雙工位收卷。
三、杭州三科SKI610在貼合機應用上的優點
（1）快、穩、張弛有度
速度閉環響應快、變速和恒速時保證張力穩定，不出現松料或拉伸變形現象；
（2）精準可靠
卷徑計算準，兩組P值能保證不同卷徑時擺臂穩定，收卷材料平整；
（3）切換自如
接料和接料完成后變頻器由預驅動切換到工作狀態，擺臂很快切換到正常位置；

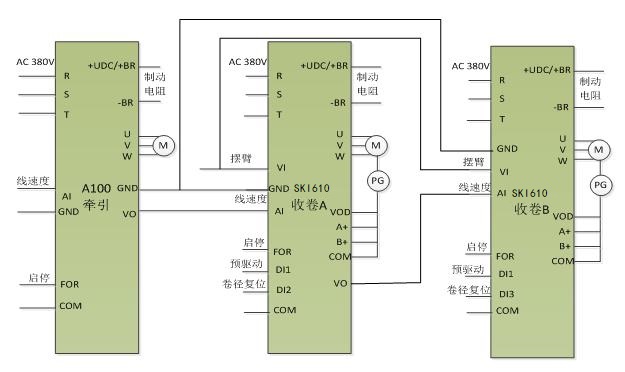

四、變頻器接線圖
該系統收卷采用速度閉環自動換料功能，通過擺臂反饋進行 PID調節，以線速度為牽引運行頻率，結合卷徑計算功能，實現“主+輔”方式。其它部分采用速度開環，以復合部分作為整機速度的基準，各段的工作頻率由 PLC進行微調后送至各工位變頻器操控。本方案的控制系統構成簡單，即節約成本，也易于維護。
