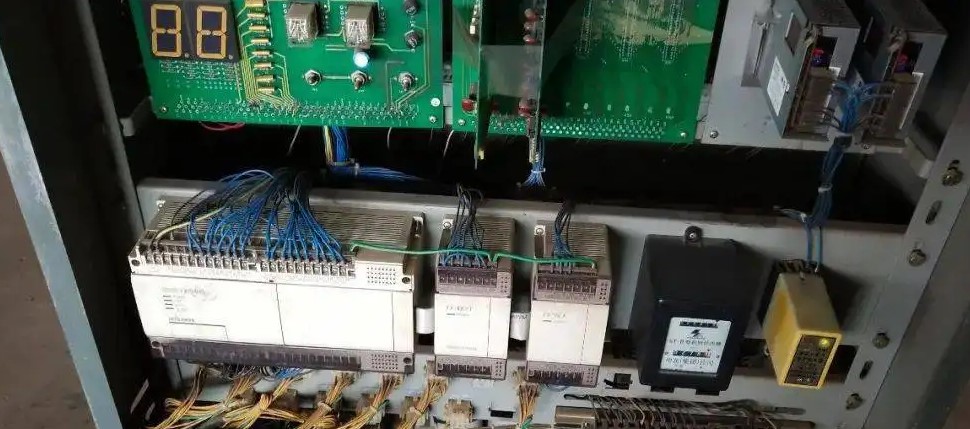

在各種工業控制系統中，隨著變頻器（以下簡稱-VFD）等電力電子器件的廣泛使用，系統的電磁干擾越來越嚴重，相應的抗干擾設計技術(即EMC)也變得越來越重要。VFD系統的干擾有時可以直接損壞系統的硬件。有時雖然不能損壞系統的硬件，但往往會使微處理器的系統程序失控，導致控制失效，從而造成設備和生產事故。因此，如何提高系統的抗干擾能力和可靠性是自動化設備開發和應用中不可忽視的重要內容，也是計算機控制技術應用和推廣的關鍵之一。說到VFD的抗干擾問題，首先要了解干擾源。
VFD干擾源
首先是來自外部電網的干擾。電網中的諧波干擾主要來自VFD的電源干擾。電網中存在大量的諧波源，如各種整流設備、交流/DC交換設備、電子調壓設備、非線性負載和照明設備等。這些負載使電網中的電壓和電流波形失真，從而對電網中的其他設備造成有害干擾。如果VFD的電源被污染的交流電網干擾而不處理，電網的噪聲會通過電網的電源回路干擾VFD。電源對VFD的干擾主要包括(1)過壓、欠壓、瞬時斷電(2)浪涌和跌落(3)峰值電壓脈沖(4)射頻干擾。
1.晶閘管變流設備對VFD的干擾
當供電網絡中有大容量的晶閘管變流裝置時，晶閘管總是在每相半周的一部分時間內導通，容易導致網絡電壓出現陷波，波形嚴重畸變。使得VFD輸入側的整流電路有可能因為反向恢復電壓大而損壞，導致輸入電路擊穿燒毀。
2.功率補償電容對VFD的干擾
電力部門對電力機組的功率因數有一定的要求，因此許多用戶在變電站采用集中電容補償來提高功率因數。在補償電容接入或斷開的瞬態過程中，電網電壓可能具有非常高的峰值，因此VFD的整流二極管可能會因反向電壓過大而被擊穿。
其次，VFD本身對外界的干擾。帶有VFD的整流橋對電網是非線性負載，其諧波會對同一電網中的其他電子電氣設備造成諧波干擾。另外VFD的逆變器大多采用PWM技術，工作在開關模式下，高速開關時，會產生大量的耦合噪聲。因此，VFD是系統中其他電子電氣設備的電磁干擾源。
VFD的輸入和輸出電流包含許多高次諧波成分。除了構成電源無功損耗的低次諧波外，還有許多高頻率的諧波成分。它們會以各種方式傳播能量，對VFD本身和其他設備形成干擾信號。
(1)輸入電流VFD的波形的輸入端是二極管整流和電容濾波電路。顯然，只有當電源的線電壓UL大于電容器兩端的DC電壓UD時，整流橋中才會有充電電流。因此，充電電流總是以不連續沖擊波的形式出現在電源電壓的振幅附近。它具有很強的高次諧波分量。相關數據顯示，輸入電流中5次諧波和7次諧波的諧波成分最大，分別占50HZ基波的80%和70%。
(2)輸出電壓和電流的波形在大多數帶VFD的逆變橋中都是SPWM調制，輸出電壓是一系列占空比分布為正弦的矩形波；由于電機定子繞組的電感，定子電流非常接近正弦波。但是，等于載波頻率的諧波分量仍然很大。
