該項目采用了起重機變頻器與專用型的控制板門，根據負荷的尺寸，隨時對三個自變量進行調整：柴油機轉速比、同步發電機轉矩、同步發電機勵磁，這樣能夠令柴油機工作中時刻保持高效。
一、設備描述

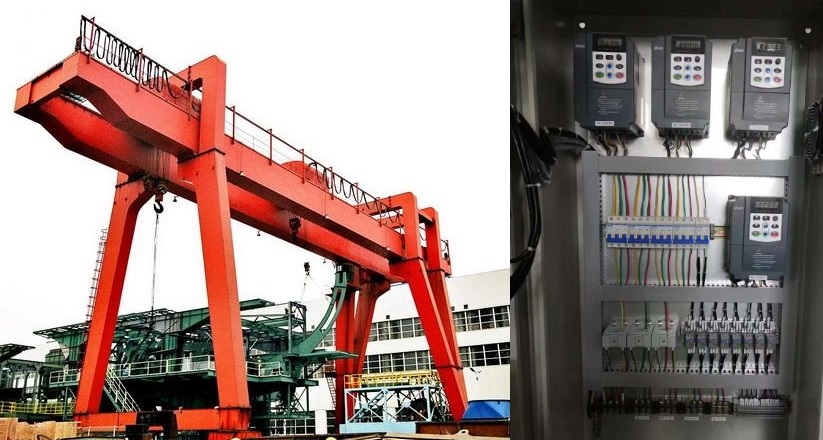

為橋式起重機的一種形變，門式起重機在各類港口，室外貨運站、石材場貨物、散裝箱的裝卸搬運中占主導地位。其金屬部件如門形框架，在承載梁下設置兩個支撐架，可立即在路面軌道上行走，承載梁兩側可設置外伸懸臂梁。門式起重機具備場所使用率高、工作范疇大、融入范圍廣、實用性強等特性，普遍應用于海港貨運。
二、加工工藝規定
系統運作靠譜、工作中效率高、環保節能
三、計劃方案敘述
本系統選用專用型控制板，依據負荷尺寸，即時調整三個自變量：柴油機的轉速比、同步發電機的轉矩、同步發電機的勵磁，使柴油機時刻工作中在最好效率情況。發電機組驅動器控制板是操縱同步發電機轉矩和勵磁的執行器，發電機組的輸出電壓被該控制器變換為交流電壓，存儲在電容器電力增大、運行結構所則通過應用的變頻調速通過交流電母線槽供電。選用合適的電容器，能夠提升存儲提部分在下滑時的潛能，降低油耗。在該系統中必須的交流電由一個變頻電源出示，該變頻電源一樣由交流電母線槽供電系統。

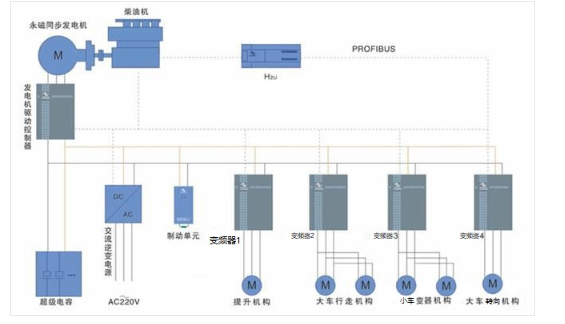

四、系統框架圖
五、計劃方案優點
1、共交流電母線槽供電系統系統，可簡化系統設計方案，并提升 系統可信性;
2、對同步發電機的勵磁與轉矩各自開展操縱，合理提升 系統效率;
3、全部系統的省油率達40%~70%;
4、選用超級電容器儲能技術，在合理提升 系統省油效率的另外，保證 發電量品質;
5、依據系統負荷情況，調整柴油機轉速比，使柴油機工作中在最好效率情況;
6、選用SKI600通用型變頻器，這樣不會擠占電器柜的容積，而且能夠令防水等級提升 。
